鋼襯F46放料閥

概述
    F46襯里放料閥，主要安裝在反應釜底部作放料使用。

結構特點
    同F(xiàn)46襯里球閥，主要區別在于二端法蘭大小的不同，大頭同設備相連，一般采用0.6MPa級；小頭同管道相連，一般采用1.6MPa級。

設計規范
    遵循GB12237/API608/API6D標準。

驅動方式
    手動，蝸輪傳動，氣動，電動。

性能規范

設計與制造	結構長度	聯結法蘭	壓力試驗	產品標志	供貨要求
GB/T12237	HG/T3704-2003 GB/T1221	HG20592-97	GB/T13927-92	GB12220	GB/T12252

公稱壓力：PN1.0-1.6(MPa)，公稱通徑：DN15-DN250(mm)。

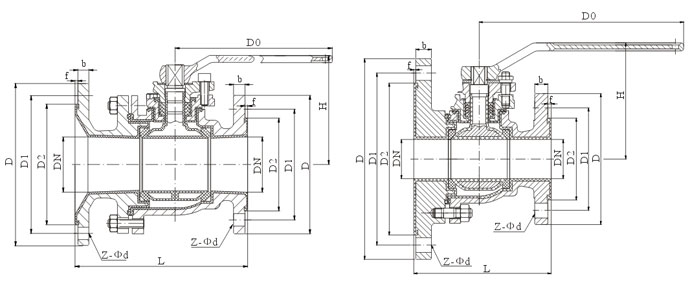

F46襯里放料閥/非標放料閥示意圖



主要連接尺寸及重量

公稱通徑		標準值							參考值
DN（mm）		L	D	D1	D2	f	b	Z-Φd	Do	H	W(kg)
		PN1.0(MPa)
69(標)	100/50	200	160/230	125/190	100/165	3/4	20/22	4-Φ18/8-Φ14	250	125	13
	125/80	250	195/245	160/210	135/185	4/4	22/24	4-Φ18/10-Φ14	300	184	22
79(標)	70/32	165	140/160	100/130	75/100	3/3	18/20	4-Φ18/4-Φ14	200	115	10
	80/40	180	145/185	110/150	85/125	4/4	18/20	4-Φ18/4-Φ18	250	125	11
	100/50	200	160/205	125/170	100/145	3/4	20/22	4-Φ18/4-Φ18	250	125	11.5
	125/80	250	195/245	145/200	135/175	4/4	22/24	4-Φ18/8-Φ18	300	184	22

非標放料閥主要連接尺寸

公稱通徑	標準值							參考值
DN（mm）	L	D	D1	D2	f	b	Z-Φd	Do	H
80/50	175	160/195	125/150	100/135	3/3	20/20	4-Φ18/8-Φ18	250	135
100/50	175	160/215	125/170	100/155	3/3	20/22	4-Φ18/8-Φ18	250	135
125/50	175	160/240	125/200	100/180	3/3	20/24	4-Φ18/8-Φ18	250	135
125/65	190	180/240	160/225	120/180	3/3	20/24	4-Φ18/8-Φ18	300	145
125/80	220	195/265	125/170	135/210	3/3	22/24	8-Φ18/8-Φ18	350	185
150/100	280	215/265	180/225	155/190	3/3	22/24	8-Φ18/8-Φ18	400	195

表格中分子為公稱通徑及相應尺寸，分母為大端法蘭尺寸
